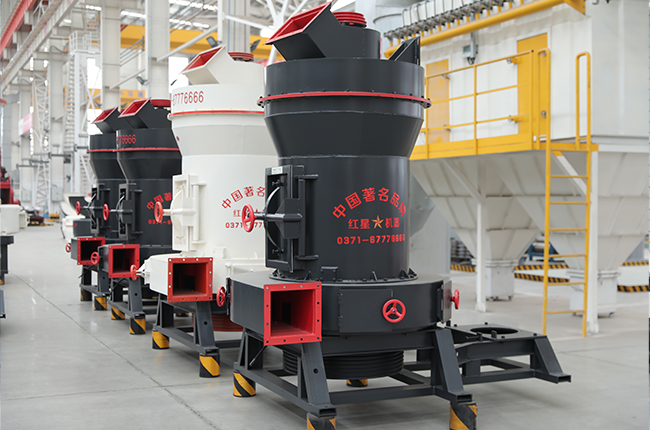

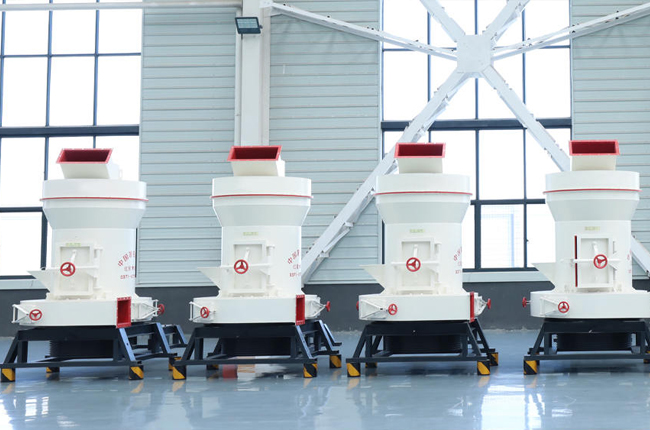

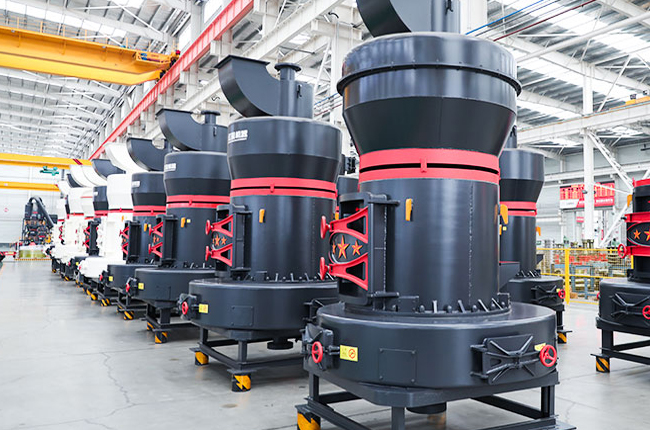

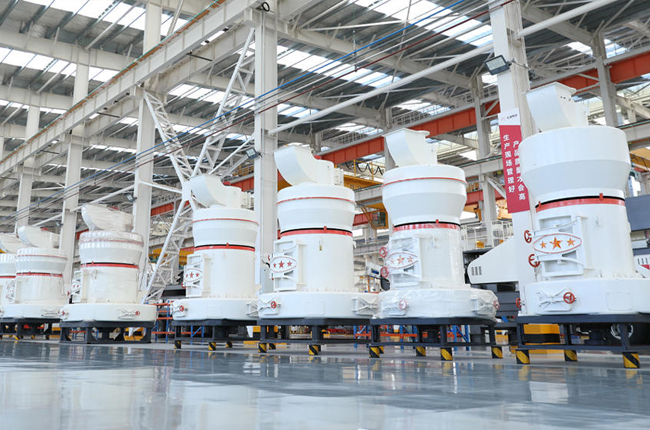

High Pressure Suspension Mill
高壓微粉磨，簡稱微粉磨，主要工作結構包括主機，鼓風機，超細度分析機，成品旋風積粉機，布袋除塵器及連接風管管道等組成，根據用戶需要，可以選配提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備，成品細度可在0.613-0.033毫米之間調整。
適用物料：長石、滑石、重晶石、碳酸鈣、石灰石、碳黑、陶土、高嶺土、方解石、石膏等。
出料粒度：200-500目
生產能力：0.2-12t/班產
產品功效出料粒度&生產能力
高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。
在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。
在產量和細度相同的情況下，高壓微粉磨價格僅為氣流磨的八分之一，適用范圍也更大
在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一
高壓微粉磨與其它同類磨機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg
進料粒度大，出料一次性平均粒徑可達到6.5um的超細粉
在高壓微粉磨粉機研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。
| 參數 型號 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
| 進料粒度 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
| 成品粒度 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
| 不同物料細度班產量 | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
| 中心軸轉速（r/min） | 140 | 148 | 160 | 170 | 180 |
| 磨環直徑 | 1006 | 973 | 907.5 | 850 | 725 |
| 磨輥直徑 | 300 | 300 | 270 | 250 | 210 |
| 磨輥高度 | 160 | 160 | 150 | 150 | 150 |
| 主機電機(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
| 風機電機 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
| 分析器電機 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
| 參數 型號 |
進料粒度 （mm） |
成品粒度 （mm） |
| 微粉93 | ≤25 | 0.125-0.010 |
| 微粉92 | ≤25 | 0.125-0.033 |
| 微粉87 | ≤20 | 0.125-0.010 |
| 微粉76 | ≤20 | 0.125-0.033 |
| 微粉66 | ≤15 | 0.125-0.010 |
