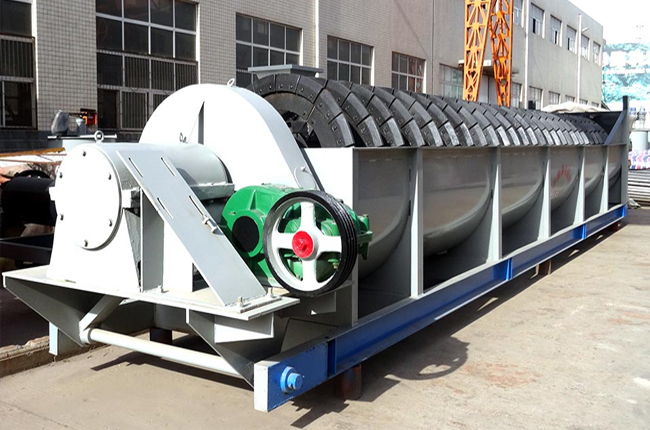

螺旋分級機

Spiral classifier

螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀速度不同的原理，進行機械分級的一種設備。能把磨出的料粉進行過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。

適用物料：石英石、金礦石、鐵礦石、銅礦石、礦砂、礦漿、細泥等物料。

咨詢優惠報價 免費定制方案

水槽長度：3000-14300mm
處理能力：20-23300t/d
產品功效水槽長度&處理能力

簡介性能優勢 工作原理產品參數

簡介

Introduction

螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

性能優勢

技術不斷優化升級，大廠造更可靠

技術先進，工藝簡單

該設備技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用
操作可靠、方便、靈活

螺旋軸的入水頭、軸頭采用生鐵套，操作可靠；石粉質量易于控制，0.00--0.75mm石粉含量在2%-15%之間可調
維修率低，耐磨性強

采用瓦片內襯，維修率低；底座采用槽鋼，機體采用鋼板焊接而成，質量好耐磨性高

工作原理

Working principle

該機借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級加于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

技術參數

Technical Parameters

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）			總重
型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	按返砂	按溢流	傳動用	升降用	長	寬	高	總重
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	8400	5-8	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	14300	3.2	23300	1410	----	----	17091	----	8680	84.8

型號	處理量（t/d）
型號	按返砂	按溢流
FG-3	80-150	20
FG-5	135-210	32
FG-7	340-570	65
FG-10	675-1080	110
FC-10	675-1080	85
FG-12	1170-1870	155
FC-12	1170-1870	120
2FG-12	2340-3740	310
2FC-12	2340-3740	240
FG-15	1830-2740	235
FC-15	1830-2740	185
2FG-15	2280-5480	470
2FC-15	2280-5480	370
FG-20	3290-5940	400
FC-20	3210-5940	320
2FG-20	7780-11880	800
2FC-20	7780-11880	640
FG-24	6800	580
FC-24	6800	490
2FG-24	13600	1160
2FC-24	13700	910
2FG-30	23300	1785
2FC-30	23300	1410
